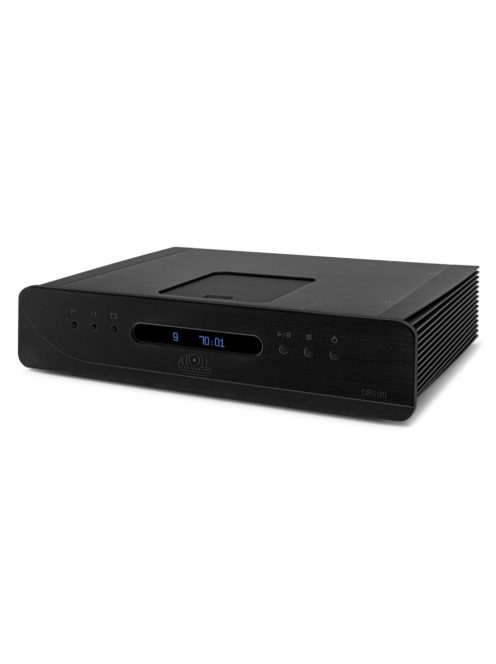

Atoll DR400 Evolution - High-end CD futómű
A DR400 Evolution az Atoll 400-as széria zászlóshajó CD futóműve. Minden szempontból különleges, és egyesül benne a magas szintű mérnöki tudás a minimalista megjelenéssel. Az egyedi oldal panel megjelenés a teljesítmény fokozását szolgálja, mert a vastag alumínium front panel és az acél váz az enyhén hajlított oldal panellel elképesztően merev felépítést eredményez, ami hatékonyan csillapítja a külső és belső rezonanciákat. Arra tervezték, hogy tökéletesen kiszolgálja a rendszerben található külső DAC-ot.
A CD mechanika minden lejátszó lelke, alapvető fontosságú részegység. A kiolvasási pontosság függ attól, hogy a motorok által keltett vibrációt milyen mértékben sikerül csillapítani. Lássuk elsőként az itt alkalmazott megoldásokat.
A CD transzport:
Az Atoll mérnökei a felső töltést választották a stabilitás fokozására. A készülékházhoz mereven rögzített olvasó mechanizmus ilyen módon teljesen stabil felfüggesztéssel rendelkezik. Ennek hátránya lehet, hogy hozzáférés kell felülről a mindennapi használat során, de az állványban felül elhelyezett készülék amúgy is a rendszer koronája, és a lejátszott hang minősége bőven kárpótolja az apró kényelmetlenségért. A lemez rögzítő korona stílusos Atoll logoval díszített.
Digitális jelfolyam útja árnyékolt, és a jitter hibát minimalizáló topológiát követ. A nagy terhelhetőségű túlméretezett analóg tápegység a digitális fokozatokat tökéletesen kiszolgálja.
A DR400 EVO futómű, ezért csak digitális kimenetei vannak. Két hagyományos koaxiális és optikai Toslink kimenet mellett 110 ohmos AES/EBU szimmetrikus digitális kimenetet is kínál. Ez a csatlakozás mód kimagasló védelmet garantál a külső elektromágneses zavarok ellen.
A tápellátás:
Minden elektronika teljesítményét alapvetően meghatározza a tápellátás minősége. Ahogy azt korábban is említettük, a kiindulási alap a túlméretezett trafó. A DR-400Evo digitális áramkörei 30 VA-es trafóról üzemelnek, és a motor szabályzás, valamint a jelfeldolgozás áramkörök külön dedikált tápvonalról üzemelnek, így a fordulatszám szabályzás zaja teljesen le van választva a kimenetről. 1,6 VA külön transzformátorról, saját táprészről üzemel a rendszer vezérlés, így a CPU és a kijelző által generált zajok nem juthatnak be a digitális jelfolyamba.
Általános jellemzők:
- 10 mm vastag szálcsiszolt alumínium front panel
- 4 különálló szabályzott tápvonal
- 1,6VA trafó a készenléti tápban, és 30 VA trafó a digitális fokozatok tápegységében
- Atoll saját fejlesztésű felső töltésű mechanika
- Kétoldalas nyomtatott áramköri lapok nikkel/arany bevonattal
- Alacsony fogyasztású OLED kijelző
- CD-TEXT
- Atoll rendszer távvezérlővel szállítva
Miben más, mint az előd modell?
Az első és leglátványosabb talán a megjelenés. A DR400SE formabontó megjelenése különleges, de megosztó volt, mert a legjobban az Atoll korábbi 400-as sorozat készülékeivel párosítva mutatott. Ez kis mértékben szűkítette a piacát. Az új modell könnyebben illeszthető bármely más gyártó készülékeiből épített rendszerhez is. Diszkrét eleganciája és sokoldalú alkalmazás módja szélesebb vásárló réteget szólít meg.
Az új modell súlya csaknem kétszeres, ami nagyobb védelmet jelent a külső rezonanciák ellen.
A tápellátás teljes újra tervezése után a szűrőkapacitás bank ötszörös érték az új modellben.
A bemelegítés vagy melegen tartás az Evolution CD sorozatban kényelmesen kiválasztható. Az audiofil zenerajongók tisztában vannak azzal, hogy a bemelegített elektronika jobban szól.
A második tápegység transzformátor beépítése amellett, hogy leválasztja a rendszer vezérlés és a kijelző által generált zajokat a digitális áramkörök tápellátásáról, további előnyt is biztosít. Alacsonyan tartja a készenléti fogyasztást. Az előd modell kb. 7 W-os teljesítmény felvételét 0,5 W alá csökkenti. A környezet tudatos felhasználók üdvözölni fogják, hogy nem kell a hátlap kapcsolóval bíbelődni. Lehetővé teszi, hogy a távvezérlővel kényelmesen elindíthassa a bemelegítést a zenehallgatás előtt kb. 30 perccel.
Gondolkozzon rendszerben:
A DR400 Evo tökéletes partnere lehet az Atoll integrált erősítőknek, illetve előerősítő és végfok kombinációknak. A tartozék rendszer távvezérlője az erősítőt is kezeli, így ahhoz nem kell másikat használni. Javasoljuk az Atoll 400-as sorozat IN400 Evolution integrált erősítőjét, vagy akár a PR400 előerősítő és AM400 végerősítő kombinációt DAC fejlesztés beépítése után.
A hangminőség külső DAC csatlakoztatásával javítható. Javasoljuk az Atoll DAC200 vagy DAC300 Signature analóg konvertereket. Mindkét típus tudja fogadni a CD transzport AES/EBU szimmetrikus digitális kimenő jelét.
A fent felsorolt példák mellett többféle rendszer kombinációt választhat. Keressen minket az elérhetőségeinken, és szívesen segítünk minden igényét kiszolgáló Atoll rendszer megtervezésében.
Az AES/EBU 110 ohmos szimmetrikus digitális kimenet bekötése:
