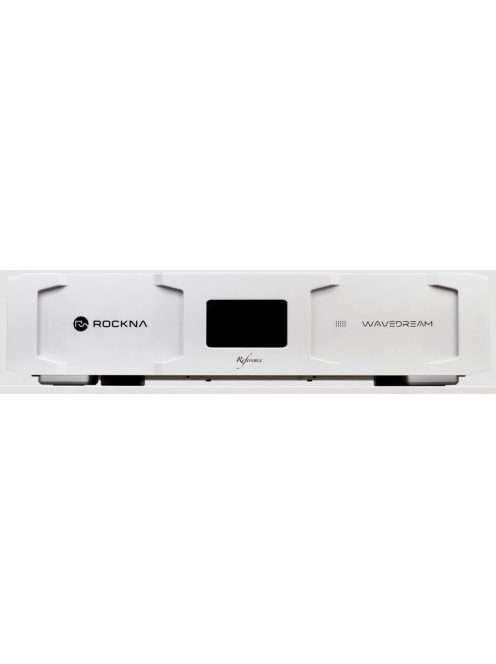

Rockna Wavedream Reference Signature DAC - High-end DAC és streamer
Általános bemutatás:
A Rockna 10 évvel ezelőtt mutatta be a Wavedream sorozatot, ami meghatározó volt a Cég életében. Az identitásukat szimbolizálta, és mély nyomot hagyott az audiofil zenehallgatók táborában. Folyamatosan fejlesztették, és az eredmények a Wavedream Signature analóg konverterben csúcsosodtak ki. Ám szükség volt egy olyan referencia készülékre, ami teljesítményben és technológiákban csúcsra járatja az digitális hangjelek analógra alakításának teljes folyamatát, és egy készülékbe integrálja a Rockna hangról vallott filozófiáját. Így született meg a Wavedream Reference DAC. Két verzióban épül, a Reference, és a Reference Signature. A Reference Signature az aktuális zászlóshajó a mindent elsöprő teljesítményével.
Mit jelen a Reference a névben?
A Reference nem csak új analóg konvertert tartalmaz, de minden részegységében különleges fejlesztéseket egyesít egy készülékházban. A gyártó egyedi hardver megoldásainak vezérlését egyedi, testreszabott szoftvere végzi. Nem tartalmaz OEM streaming modult, és más gyártótól származó DAC chipet, de még műveleti erősítőt sem. Minden porcikájában egyedi, és elegáns műszaki megoldásokat tartalmaz.
A Wavedream Reference Signature saját fejlesztésű architektúrát alkalmaz. A DAC egy nagy teljesítményű AMD/ZYNQ processzort használ a rendszer vezérléshez és hálózati rendereléshez, de ugyanez vezérli a 4 FPGA szintű különálló konverziós rendszer minden egyes fázisát. Testre szabott Linux operációs rendszere fogja össze a működés minden fázisát, a hangjel feldolgozás kivételével, amit dedikált hardver blokkok hajtanak végre.
A jelutak 10 rétegű központi nyomtatott áramköri lapon futtatva tényleg a lehető legrövidebbek. Ezeken a digitális front end, és a hálózati renderer kommunikál a többi részegységgel. Új fejlesztésű rendkívül alacsony zajszintet garantáló tápegység látja el energiával az áramköröket. Szimmetrikus konfigurációba rendezett új DAC áramkörök – csatornánként kettő – végzik az analóg konverziót. A klasszikus Wavedream készülékekkel összehasonlítva a Reference Signature rövidebb adatátviteli jelutat, és magasabb minőségű csatlakozásokat tartalmaz, ennek köszönhetően a jel integritás jelentősen javult.

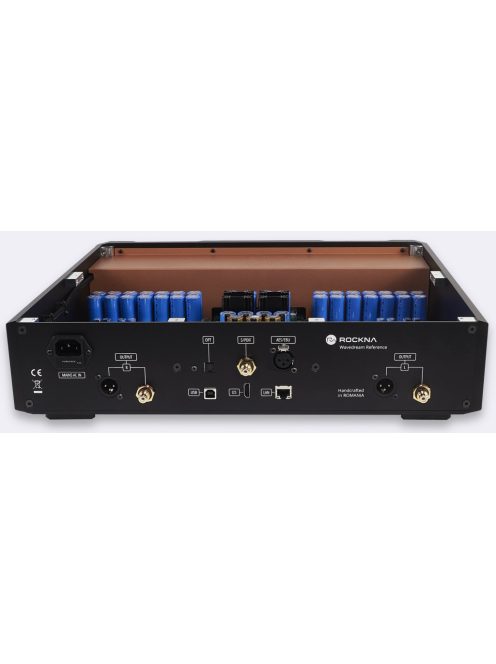

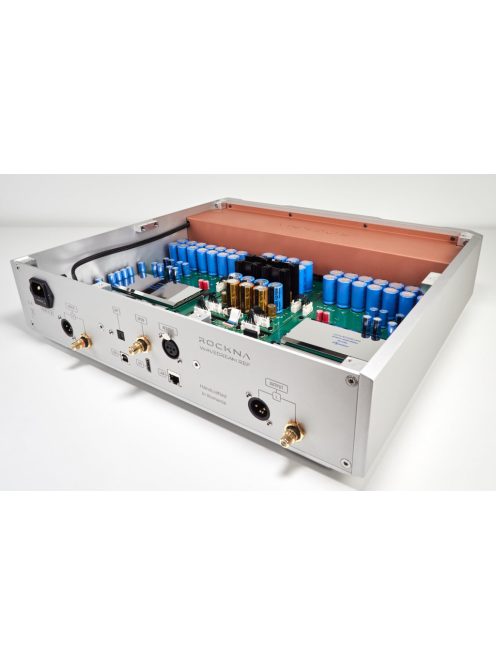

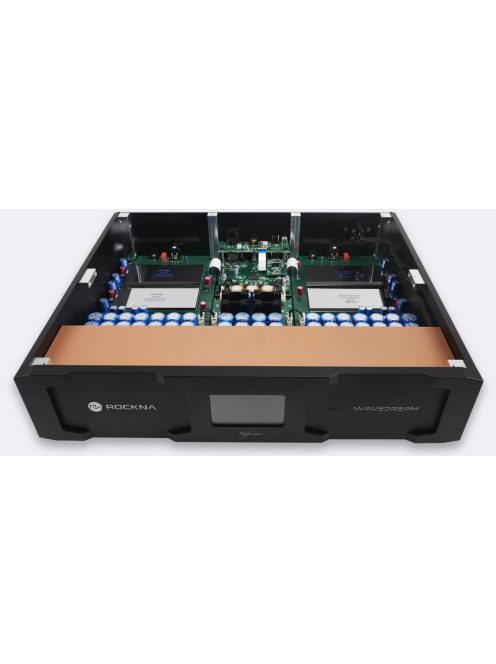

A tápegység toroid transzformátorait és a kijelző részt réz árnyékoló ház választja el a készülék többi részétől. Az analóg kimeneti fokozatok az áramköri lapok mögött vannak felépítve a DAC modul pár után.
A Rockna filozófiája szerint egy kimagasló minőségű analóg konverter hangjában fel kell tudni fedezni az eredeti felvétel minden finomságát. Ennek része a nagy teljesítményű digitális jelfeldolgozás, ám az önmagában nem elegendő. Az analógra alakítás során az órajel kulcsfontosságú, hiszen ez adja meg a háromdimenziós térábrázolás mód alapját. A legtöbb D/A konverter a könnyebb utat választva egy chipbe integrált ASRC (aszinkronizált mozaik mintavételezés ráta konverziót) tartalmaz. Már magának az ASRC jelfeldolgozásnak is van egyfajta jellegzetes hangzása, amit drasztikusan befolyásol a választott integrált áramkör típus ára.
A Rockna Wavedream Reference Signature éppen amiatt nevezhető az egyik legfejlettebb ASRC mentes PLL rendszernek, és éppen ennek köszönhető a természetes hangzás, valamint a pontos ritmika. A digitális jelek fizikális csatlakoztatási módja és a megtett út hossza ugyanígy befolyásoló tényező. Elegendő lehet egy feleslegesen hosszú jelút, egy nem tökéletes csatlakozás ahhoz, hogy a bitről bitre való átvitel ne tudjon megvalósulni, ezáltal az analóg hang romlik. Rengeteg apróságnak tűnő tényező, mint például a jitter hiba, az áthallás, vagy fázis együtt futás hiba azonnal meghallható a bemutatóban. A Rockna referenciája ezeket az apró hibákat sem engedheti meg, ezért minden részegysége az elérhető maximumot nyújtja.
Hybrid tápellátás:
Minden készülék hangminőségét alapvetően meghatározza a tápellátás. Az nem lehet kérdés, hogy az analóg és a digitális egységek teljesen külön tápegységet kell hogy kapjanak. Ezen felül minden részegység különálló szabályzott alacsony zajú tápvonalról üzemel. Több mint 20 tápvonal és több mint 90.000 uF szűrőkapacitás bank gondoskodik a megrendíthetetlen kristálytiszta tápfeszültség ellátásról. Az alábbi ábrán tekintheti meg a Wavedream Reference Signature tápegységének tömbvázlatát.
A DAC modulok:
A klasszikus Wavedream DAC modul továbbfejlesztett verziója a hybrid létra DAC topológiát alkalmazza összetett algoritmussal vezérelt FPGA egységekkel. Ez a rendszer akár több MHz-es mintavételezés frekvencián is tökéletesen pontosan képes dolgozni. A bufferelés nélküli kimenet garantálja a maximális természetességet a hangban.
Az analóg kimeneti fokozat:
A jel út utolsó állomása az analóg kimeneti fokozat. Kritikus szerepe van a hangminőségben. Diszkrét elemekből épül fel, és együtt fejlesztették a DAC modulokkal, hogy tökéletes legyen a szinergia. JFET és bipoláris alkatrészekből álló A-osztályú munkapont beállításban üzemel az erősítő fokozat. A nagyon alacsony kimeneti impedancia kimagasló átvitelt garantál a teljes frekvencia tartományban.
A digitális szűrés módok:
Az FPGA felskálázás minden formátumon tizenhatszoros érték. A DAC modulok 768 kHz, vagy 705,6 kHz mintavételezés frekvencián dolgoznak a bejövő jeltől függően. Hallgatási teszteken állították be ezt az értéket. A felskálázás ilyen mértéke jelentős számítás kapacitást igényel.
Rengeteg matematikai szimuláció és hallgatási teszt alapján tervezték meg azt a fajta Parks-McClellan felskálázó szűrő algoritmus sort, amiket a készülék a linear, a minimum és a hybrid módokban alkalmaz. A linear szűrésmód az impulzus átvitelnél a belengést egyenlő mértékben osztja szét a felfutó él előtt és után. A minimum phase beállítás minden belengést az impulzus él utánra csoportosít. A Rockna speciális hybrid szűrésmódja pedig valahol a linear és minimum átvitelét kombinálva igyekszik a belengés mértékét a lehető legalacsonyabban tartani gyors lecsengéssel.
A renderer:
A Reference renderer egysége különleges, mert be van építve a DAC digitális front end fokozatba. Ennek köszönhetően nincs külön streamer szekció, vagy különálló áramköri lap, ami extra csatlakozót vagy más kábelezést tenne szükségessé. A Rockna ZYNQ SoC tartalmazza a renderert, és ez a módszer a digitális jelfolyamot tisztán tartja.
A vezérlés:
A letisztult és jól áttekinthető alkalmazás fontos része a felhasználói élménynek. Hosszú időt áldoztak a megjelenítés felület megtervezésére. Azzal együtt, hogy a front panel gombokkal, a tartozék alumínium távvezérlővel is használható a dekóder, a Reference alkalmazása nyújtja a legkönnyebben kezelhető felületet például a beállítások módosításához.
A vezérlő alkalmazás Andoid és iOS verzióban is letölthető. Kattintson a megfelelő képre.
Miben más a kisebb testvér?
A Reference 27 bites FPGA felskálázást alkalmaz, kicsit alacsonyabb jel/zaj viszony, és kimeneti jelszint mellett. A Reference Signature dinamika tartománya a 28 bites jelfeldolgozásnak és a pontosabb órajelének köszönhetően eléri a 139 dB értéket. Kimondható, hogy a Signature kivitel a Rockna DAC kategória királya, ami mindent megkapott a kritikus pontokon, ami teljesítményét a maximálisra fokozta.
Különbségek címszavakban
Wavelight Reference:
- Femtovox 2 optimalizált órajel generátor
- 4 darab RD-1 MK2 R2R DAC modul
- 27 bites FPGA vezérelt kombinált kapcsolók
- THD -100 dB (-3 dB); DNR 132 dB
- Max. kimeneti jelszint 2,3 V rms RCA, 4,6 V rms XLR
Wavelight Reference Signature:
- Femtovox 2-LPN optimalizált órajel generátor
- 4 darab RD-0 MK2 R2R DAC modul
- 28 bites FPGA bitenként vezérelt kombinált kapcsolók
- THD -102 dB (-3 dB); DNR 139 dB
- Max. kimeneti jelszint 3,5 V rms RCA, 7V rms XLR
